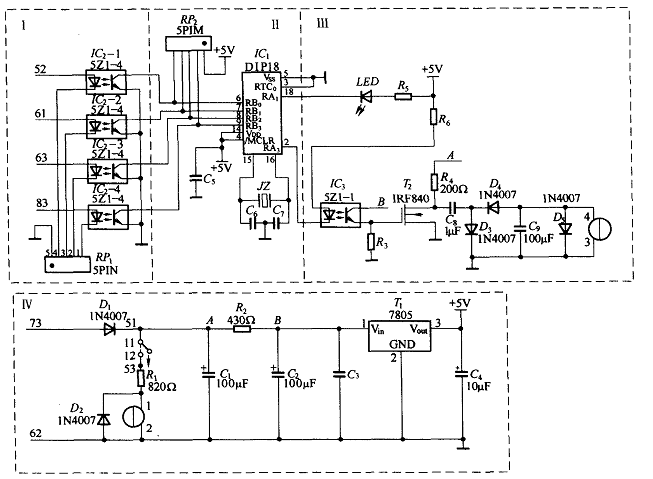

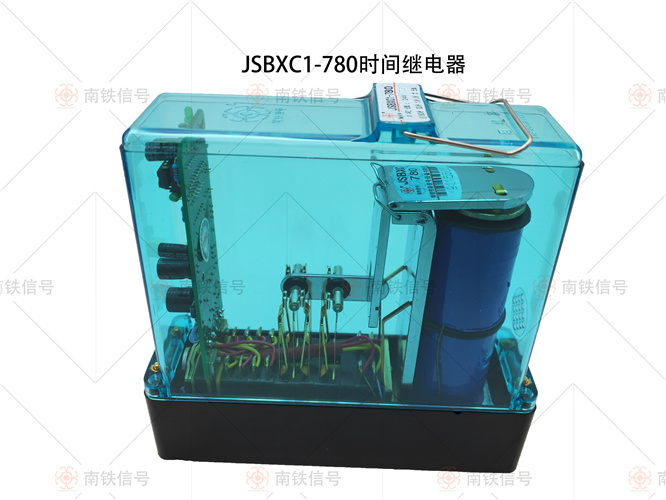

在使用中由于電容器老化和環境溫度變化，延時時間有漂移，需定期檢修和調整其時間常數。而JSBXC₁一870型可編程時間繼電器，是新一代的時間繼電器，它采用微電子技術，通過單片機軟件設定不同的延時時間。它采用動態電路輸出，延時精度高（為士5%)，不需要調整，電路安全可靠，它不改動繼電器的外部配線，代用很方便。JSBXC₁一850型時間繼電器內部電路如圖1一33所示。電路由4部分組成：輸人電路、控制電路、電源電路和動態輸出電路。

Ⅰ為輸人部分，經4個光電耦合器IC_2-1，~IC_2-4。（5Z1一4型）輸入端不同連接，設定不同的延時時間，其連接同JSBXC一870型繼電器。光電耦合器起隔離作用，將外部電路和單片機隔離開。當光電耦合器的發光二極管有輸入導通時，其光敏三極管就導通。否則，就截止。

Ⅱ為控制電路，由IC₁、（DIP18型）和晶體振蕩器JZ及C₆ 、C₇等組成。JZ為IC₁，提供振蕩源。當IC₁的輸人端RB₀一RB₃其中一個有輸人時，通過軟件的設定，其輸出端RA₁~RA₃在不同的延時時間后就有序列脈沖輸出。在延時過程中發光二極管LED每秒鐘閃亮一次。

Ⅲ為動態輸出部分。當單片機的輸出，通過光電耦合器IC₃接至M()S管T₂(IRF840型）柵極。在序列脈沖的作用下，T₂反復導通和截止。T₂導通時，對電容器C₈充電。T₂截止時，C₈對C₉放電。當C₉上電壓充至繼電器工作值時，通過前圈（370Ω）使繼電器吸起。繼電器吸起，其前接點11一12閉合，又使后圈（480Ω）勵磁，于是繼電器可靠吸起。

Ⅳ為電源部分。經73一62輸人的電源經D₁，鑒別極性。C₁ R₂ C₉ 組成的濾波電路濾

除交流成分，三端穩壓器T₁(7805型）穩壓，為單片機提供工作電源。

JSBX₁一870型繼電器在使用時應注意以下各點：

(l）繼電器線圈兩端并聯有二極管，所以線圈的1、3端應接正電，2、4端接負電。

(2）如果繼電器緩吸時間出現誤差，應更換控制電路中的晶振或單片機。

(3）如果繼電器通電后工作正常，但發光二極管不亮，可更換發光二極管
